Vuestros mapas son feos y no sabéis
por qué
Pedro-Juan Ferrer Matoses
Practico la cartografía, los wargames, las cervecerías, el project management ... entre otras cosas y no necesariamente por ese orden
|
|
| Geographica | Geoinquietos Valencia |
Introducción
Caveat Emptor:
Este es un taller especulativo, no científico
No hay una receta para hacer las cosas bien, no hay una bala de plata
Aunque hay reglas, estas no se aplican siempre ni siempre igual
Antes de empezar, habría que tener claros unos conceptos
- Diseño vs. Arte vs. Estética
- Útil / no útil ¿Comuníca?
- Feo / Bonito ¿Es estético?
Contenidos
Antes de ver de qué vamos a hablar… de qué NO vamos a hablar:
Tabla de NO Contenidos:
- Teoría de la comunicación.
- Reproducción cartográfica.
- Cartografía matemática:
- Escalas
- Coordenadas
- Proyecciones
Tabla de NO Contenidos (cont)
- La percepción
- Etiquetado y tipografía
- Simbología
- Geografía
- Herramientas cartográficas
- Software
- Hardware
De lo que SÍ vamos a hablar es:
- Parte Técnica
- Variables visuales
- Composición
- Parte Emocional
- Principios del diseño
- Referencias
Conceptos técnicos
Como en todo Arte en el Diseño Cartográfico hay una técnica que subyace
Dominar la técnica NO garantiza producir cosas con buena estética
Desconocer la técnica conduce inevitablemente al desastre
(a alguno, en algún momento)Variables visuales
Cualquier aspecto que puede hacer diferir una marca o señal de otra
Características
Con las variables expresamos características:
- Selectiva
- el cambio nos permite destacar elementos sobre un grupo
- Asociativa
- el cambio nos permite percibir elementos como parte de un grupo
Características
- Orden
- el cambio permite apreciar un cambio en el ordenamiento de los elementos
- Cuantitativa
- el cambio permite realizar apreciaciones numéricas
Elementos del diseño cartográfico
Vamos a usar las variables visuales sobre cuatro tipos de elementos:
- Etiquetas
- Puntos
- Líneas
- Áreas

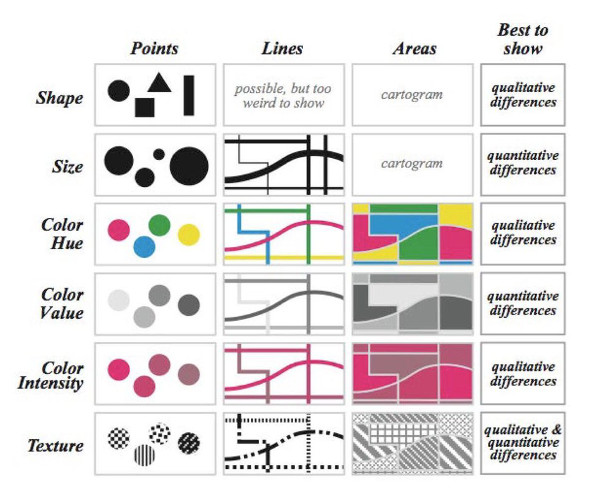

Las variables
- Posición
- Forma
- Orientación
- Tamaño
- Color
- Tono
- Saturación
- Valor
- Transparencia
Las variables (cont)

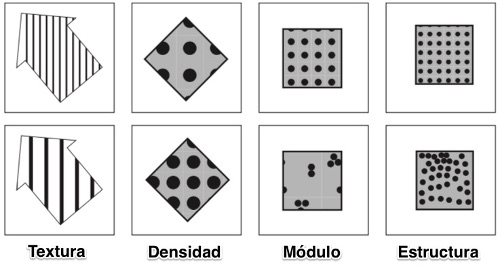

- Estructura del relleno
- Textura
- Densidad
- Módulo
- Estructura
- Foco
- Resolución

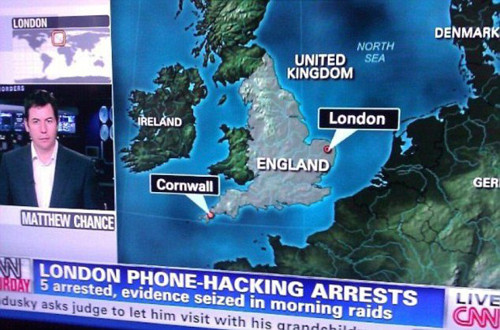

Posición
La prima-ballerina en el ballet los Mapas.
En general es más bien poco «variable»
La «Posición» es la variable reina de los mapas

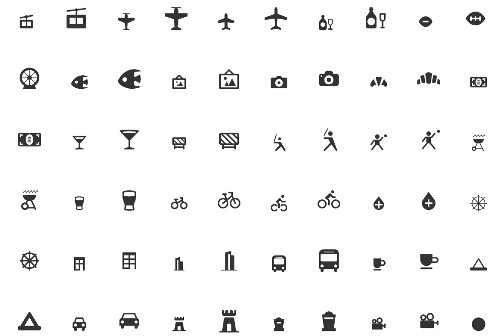

Forma
La base de la simbología.
Aunque …

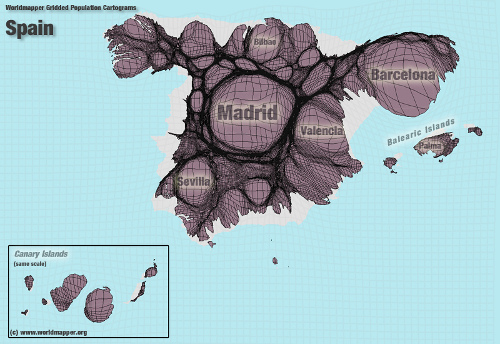

Distribución de la población en España
Orientación
Algunos autores la consideran parte de la forma.
No tiene mucho sentido en Líneas.
Pero ojo con los posibles errores de interpretación.

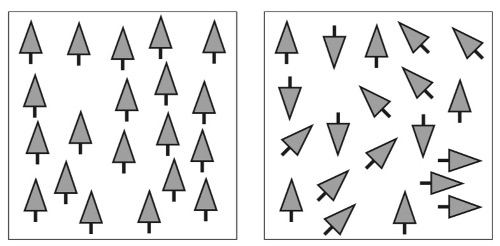

¿Pinos o flechas?

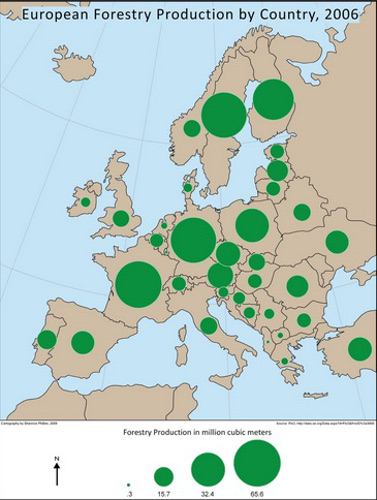

Tamaño (o grosor)
Esta es una variable que solo se aplica a Puntos y Líneas.
Su uso principal es para representar Orden.

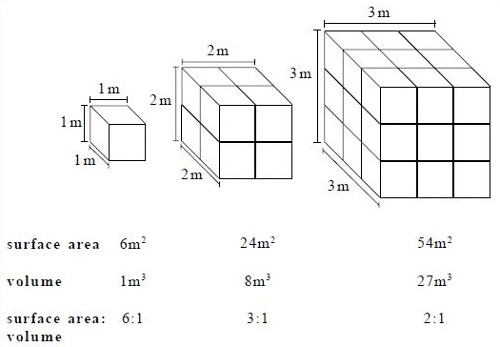

Un error muy común es intentar representar Cantidad con áreas y volúmenes
Es muy dificil comparar a ojo tamaños de superficies y de áreas
Cuidado Las variaciones de tamaño hay que representarlas bien para que sean significativas.

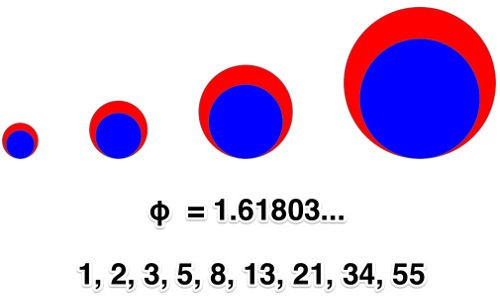

La mejor proporción que se puede usar suele ser el número áureo.
Los círculos rojos tienen una progresión en el radio y los azules en la superficie.
Color
El pollo del arroz con pollo de los mapas.
Tradicionalmente el color tiene tres componentes

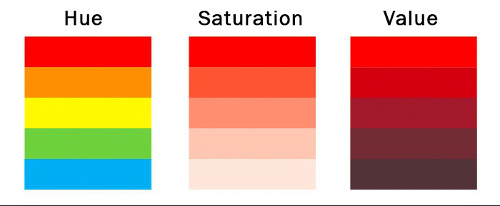

Tono, valor y saturación, los componentes del color

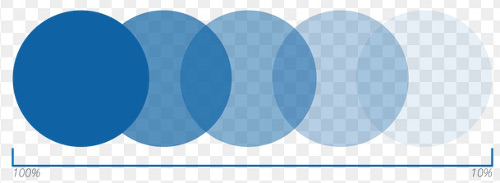

Aunque en tiempos modernos se le añade un componente más: la transparencia
Los componentes del color se aplican por igual a Puntos, Líneas y Áreas
pero aplicarlos bien ya es otro tema.Algunos errores con el color

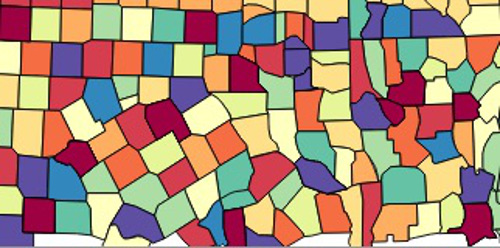

El primer error que se suele cometer es usar demasiado:
No más de 6 o 7 colores diferentes en un mapa
El segundo: No todos los componentes sirven para representar todas las características.

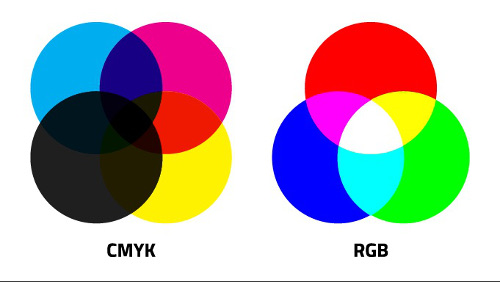

El tercero: Se debería siempre tener en cuenta que se va a hacer con el mapa y elegir el sistema de color adecuado
Un pequeño ejercicio
Estructura del relleno
Los componentes de la variable dependen del autor que se consulte.
Solo se aplica a elementos que se rellenan, preminentemente Áreas.
En líneas puede ser un poco más complejo de ver

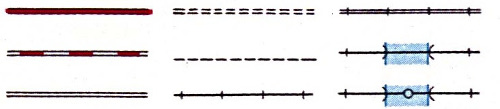

Estructuras de relleno en líneas.

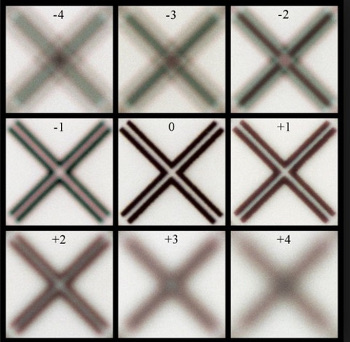

Foco
Literalmente Lo definidos que están los bordes de un objeto
Resolución
Cantidad de información que compone un elemento.
Conclusión
Composición
El objetivo de un mapa es transmitir información fácil y agradablemente.
Un elemento fundamental de la comunicación es la Composición
Pincho de tortilla y caña a que la mitad ni había oído hablar de esto.
Componer es poner un montón de cosas juntas y que resulten agradables a la vista
No, saber componer bien tampoco arregla un desastre
Elementos
En respuesta a ¿que son esas cosas que se ponen juntas en un mapa?
- La información geográfica
- Título
- Leyenda
- Escala
- Créditos
- Marco
- Símbolos
- Otros elementos

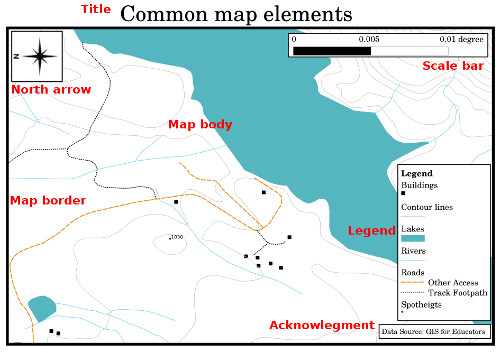

Elementos típicos de un mapa para ser impreso
Razón
Norma DIN

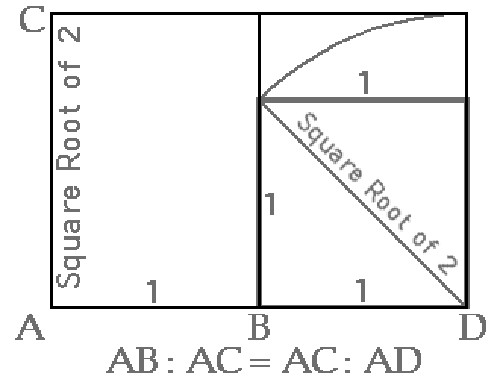

Proporción del formato DIN, basado en la raíz de 2

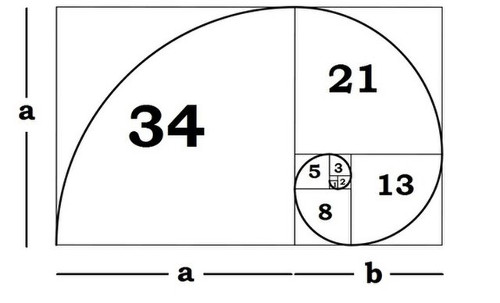

Razón aurea
Proporción áurea
Reglas de composición
Se trata de encontrar la manera de distribuir la información de forma que el peso de las cosas quede repartido armoniosamente.
Encontrar el equilibrio
No se trata de algo que se aprende de golpe, se adquiere con la práctica
Existen unas reglas que ayudan a la mejora de la composición
Estas reglas están derivadas de cómo funcionan nuestros ojos y nuestro cerebro

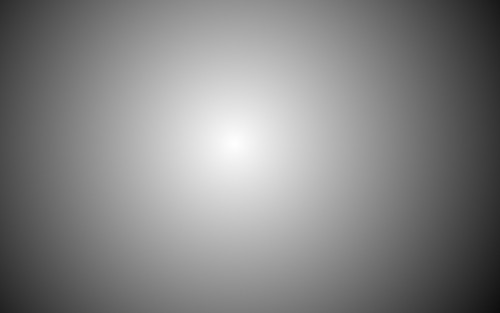

El centro es menos importante que los extremos
El peso aumenta en proporción a su distancia al centro
La derecha pesa menos que la izquierda

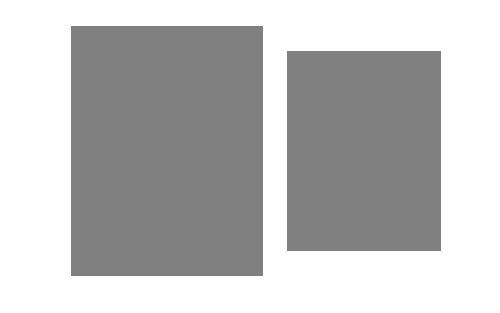

Lo grande pesa más que lo pequeño

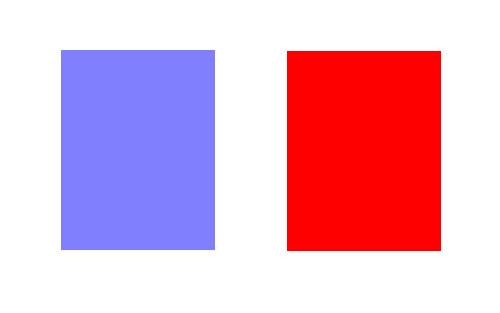

Los colores cápdos pesan más que los fríos

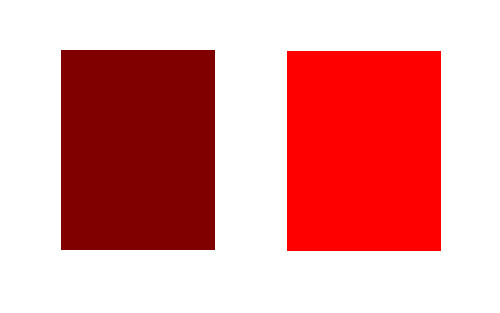

Los colores oscuros pesan más que los claros

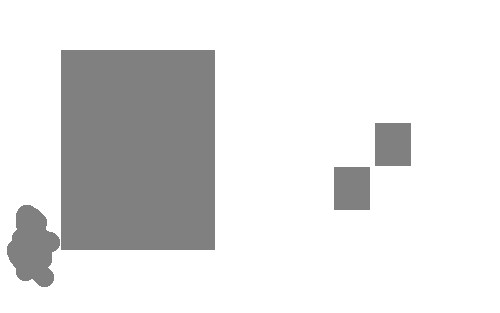

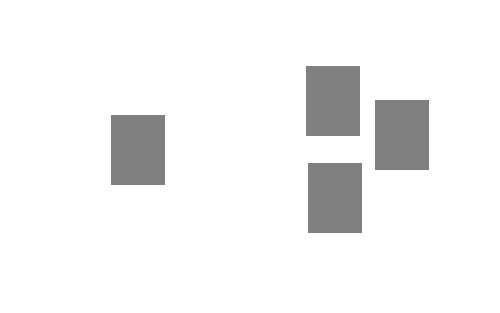

Un objeto aislado pesa más que un conjunto

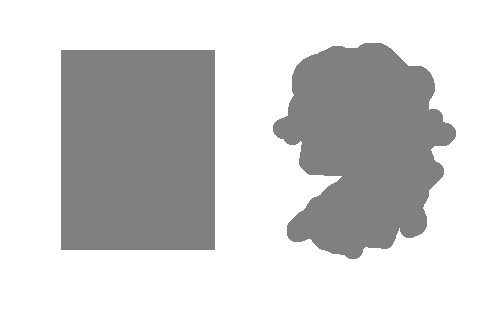

Las formas regulares pesan más que las irregulares
El peso tiene gravedad (algo pesado atrae algo más pgero)

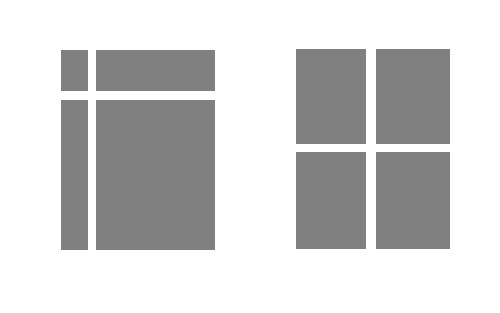

Las divisiones en partes iguales pesan menos que las de espacios diferentes
En este paso se suele recomendar la técnica del Espacio negativo
Buscando equilibrio con el espacio negativo

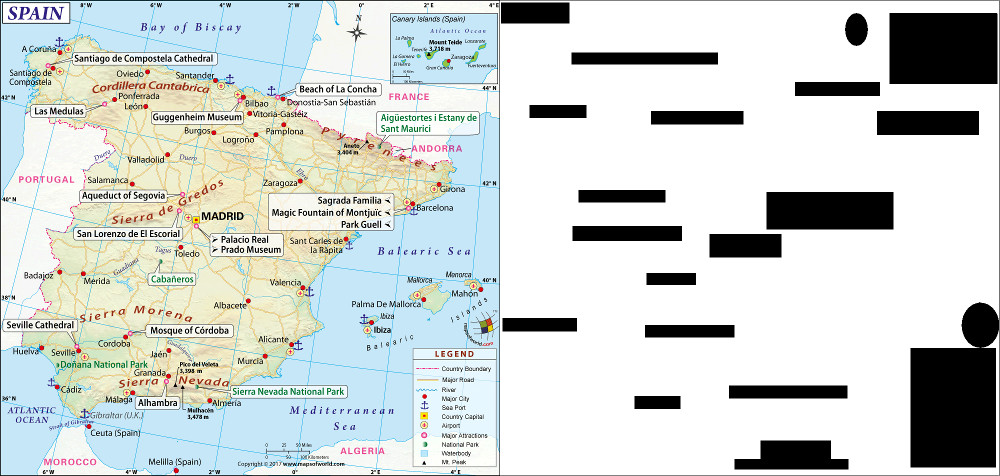

Un pequeño ejercicio
Parte emocional
En contraposición a la «técnica»
No me hagáis ni casoVamos a hablar de Principios del diseño
Principios del diseño
Dieter Rams, un diseñador industrial alemán se hizo una pregunta ¿Es mi diseño un buen diseño?
Su respuesta fueron los Diez principios del diseño:
Innovación Honestidad Utilidad Durabilidad Estética Detalle Facilidad Medioambiental No intrusivo Mínimo
El Ordenance Survey revisó su forma crear cartografía según los principios de Rams y creó su propia versión adaptada
Entendiendo los requisitos del usuario Legibilidad Considerar el medio de representación Consistencia Mantener una jerarquía visual Accesibilidad Simplicidad Buena composición
Estos principios No son reglas, son más bien percepciones
No se aplican todas, no se aplican siempre, hay que desarrollar criterio a base de usarlos.
Entendiendo al usuario
El usuario final quiere el mapa para algo. Ese debería ser el Mensaje principal

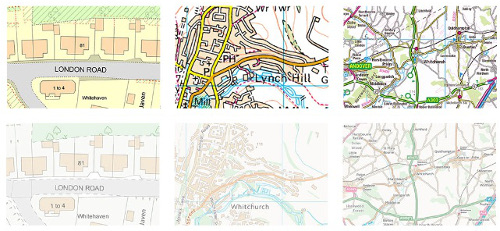

El mapa base debe ser una referencia pero no destacar.
Entendiendo al usuario
- ¿Cuál es la información importante para el usuario?
- ¿El diseño del mapa destaca la información importante? ¿Hemos empleado los colores y la jerarquía correctamente?
- ¿Cómo se va a emplear el mapa? ¿el diseño es apropiado al medio?
Considerar el medio de distribución
Hay que adaptar el diseño para que funcione en el medio apropiado.

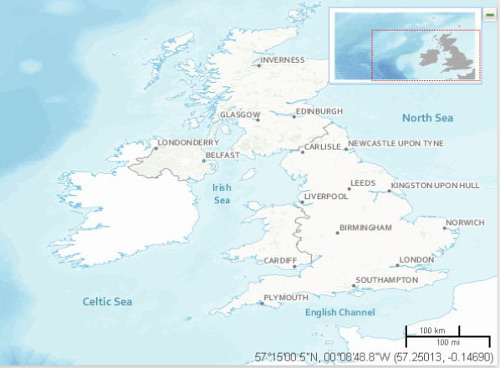

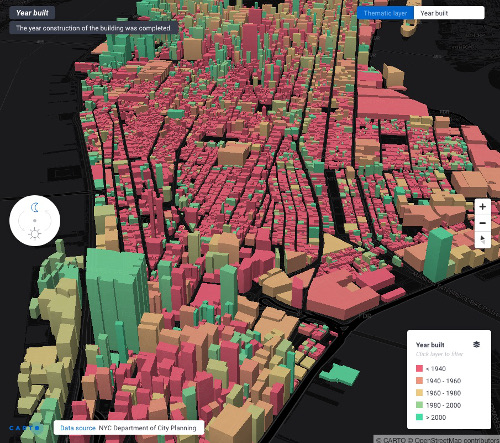

Mapa final para aplicación web
Considerar el medio de distribución
Adaptar la escala, la resolución, el tipo de color, considerar el grosor del papel o el tamaño del área de visualización, la interactividad, los menús de funciones …
Considerar el medio de distribución
- ¿Se va a imprimir? ¿Son los textos legibles? ¿La simbología tiene el tamaño apropiado? ¿Los colores están adaptados?
- ¿Se va a emplear un proyector? ¿Debemos mejorar la saturación y el contraste?
Jerarquía visual definida
La información que pretendemos transmitir como mensaje debe destacar claramente sobre el resto de los elementos del mapa:

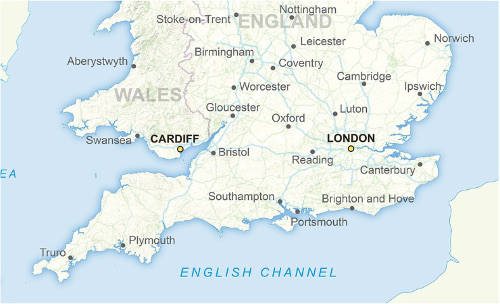

Mapa de ciudades destacas del Reino Unido
Jerarquía visual definida
- Cuando miro el mapa ¿Veo la información más importante primero?
- La información para contexto ¿está convenientemente amortiguada?
- Si lo convierto a escala de grises ¿La jerarquía se mantiene?
Simplicidad
No añadir nada que no haga falta porque no sea parte del mensaje

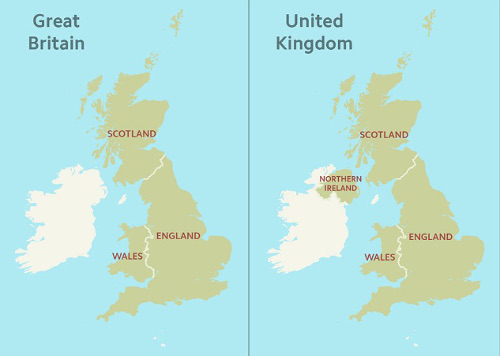

Para el Mapa de Gran Bretaña no hace falta añadir Irlanda del Norte.
Simplicidad
- ¿Hay algo no aporte valor? ¡Hay que quitarlo!
- ¿Hay algo demasiado aglomerado o ruidoso? ¡Hay que quitarlo!
Legibilidad
Todos los elementos del mapa deben ser legibles, reconocibles y entendibles.

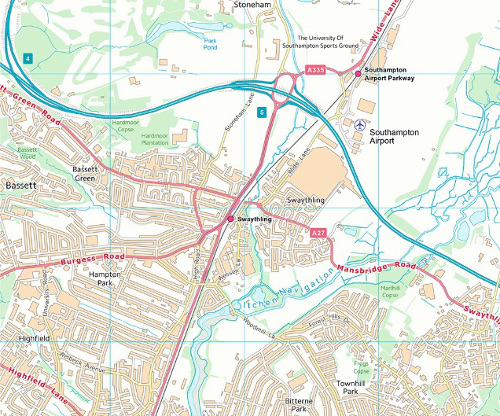

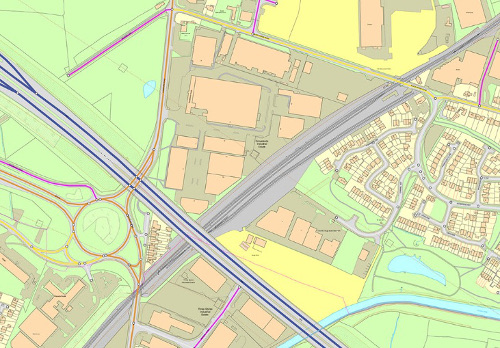

Mapa de las afueras de Southampton
Legibilidad
La legibilidad de la mayoría de elementos depende del color, del tamaño y deben ir en proporción con la escala.
- ¿Es todo el texto legible?
- ¿Los iconos tienen sentido? ¿Son lo suficientemente grandes?
- ¿Se puede distinguir con facilidad entre elementos adyacentes o que se solapen?
Consistencia
La consistencia mejora la percepción del mensaje,
Imprescindible en una familia de productos.
Consistencia
- ¿El mapa parece organizado y equilibrado?
- Si el mapa es parte de una serie ¿son todos consistentes?
Accesibilidad
Se estima que en torno al 8% de la población masculina tiene una deficiencia visual relacionada con los colores (solo un 0.5% de la femenina tiene uno).
Mapa del metro de Nueva York, con una accesibilidad comprometida
Accesibilidad
- ¿Se han usado paletas de color que sean seguras para los daltónicos?
Accesibilidad
Otro tema que se relaciona por el mismo nombre
La posibilidad de acceder a la información que contiene (fuentes) o que este pueda reutilizarse después.
Este tipo de accesibilidad a la información está muy condicionado por el tipo de mapa, el origen de los datos, las licencias implicadas, etc.
- ¿El mapa resultado es fácilmente accesible al usuario final?
Composición
El Ordenance Survey también destaca que la composición es uno de los elementos fundamentales del diseño.

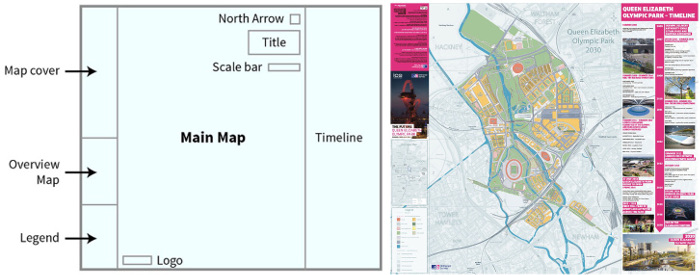

Composición y resultado
Composición
- ¿Están todos los elementos ordenados limpiamente?
- ¿Hay suficiente Espacio blanco para que los elementos resulten claros y legibles?
- ¿La información más importante es la que más destaca?
Consideraciones finales
Todo lo que hemos visto no son cosas que se apliquen una sola vez y de golpe, son más bien algo que forma parte de un proceso iterativo.
A los buenos mapas, como a las obras de arte, se vuelve una y otra vez hasta que las expectativas quedan cubiertas.
Cosas que deberías llevarte de aquí
En los mapas hay dos componentes diferenciadas:
- El objetivo (Mensaje / Qué)
- El lenguaje (Diseño / Cómo)
Crea nuevos hábitos
- Practica todos los días
- Copia, descaradamente
- Ten un portfolio
Existe una alta probabilidad de que al final, tus mapas sigan siendo feos… espero que por lo menos sepas por qué
¡GRACIAS!
